Укладка больного на снимок шейного отдела позвоночника

Рентген шейного отдела позвоночника: правила выполнения

Рентген шейного отдела позвоночника имеет целый ряд особенностей. Выполняться процедура может в нескольких проекциях, а именно:

• прямая задняя;
• прямая задняя через открытый рот – нужна для осмотра 1-3 шейных позвонков;
• боковая;
• косая задняя.

Полную протяженность шейного отдела позвоночника можно увидеть только в положении сбоку. Если же снимок делается в прямой проекции, тень от нижней челюсти будет закрывать первый и второй позвонки. Чтобы получить качественное изображение, потребуется сделать прицельный снимок через открытый рот пациента.

Как правило, назначается процедура рентгена шейного отдела позвоночника в двух проекциях – боковой и прямой. Дополнительно может назначаться косая, если нужно детально рассмотреть межпозвонковые отверстия.

Что такое рентген шейного отдела позвоночника?

Рентгенография представляет собой достаточно доступный вариант диагностирования проблем, связанных с аномалиями развития костей, а также дегенеративными переменами в них. Такой метод исследования является незаменимым при травматических повреждениях костной ткани, поскольку позволяет выявить проблему в кратчайшие сроки. Появление КТ и МРТ сделало процедуру рентгена шейного отдела позвоночника не самой информативной.

Тем не менее, если возникает необходимость обследовать иные структуры, к примеру связки, мышцы, межпозвоночные диски и пр., придется прибегать к другим методам диагностики. Это связано с тем, что рентген будет информативным только относительно костной ткани в силу особенностей проведения.

Когда назначается обследование?

Перед процедурой важно узнать, что показывает рентген шейного отдела позвоночника. Этот метод исследования позволит определить наличие опухолевых процессов, выявить травмы позвоночника, аномалии развития и многое другое. Таким образом, показаниями являются:

• подозрение на травматическое повреждение шеи;
• наличие деформаций, искривления, ограничение подвижности шеи;
• болевой синдром в шее;
• признаки, указывающие на то, что шейный отдел позвоночника был поражен вследствие перенесенных инфекционных болезней, к примеру туберкулеза и пр.;
• головокружения, головные боли, которые усиливаются при наклонах головы или поворотах;
• боли в руках, причина которых выявлена не была (проблема может быть в развитии остеохондроза шеи).

Рентгенографию шейного отдела позвоночника назначают для получения четких изображений, которые позволят выявить причину жалоб пациента, а в дальнейшем – назначить лечение.

Что может показать диагностика?

После получения снимка врач сможет оценить состояние шейных позвонков и дисков между ними. По итогам диагностики можно будет составить заключение о наличии:

• травматических повреждений (трещины тела позвонка или нескольких, трещины отростков, смещение позвонков и отломков, компрессионный перелом);
• острой кривошеи – врожденная или приобретенная патология, рентген позволяет выявить ее разновидность и степень тяжести;
• патологии развития – будут видны недоразвитие дужек и отростков, смена формы позвонков, присутствие дополнительных позвонков и шейных ребер;
• опухолей, но видны только костные новообразования, а деструктивные очаги могут свидетельствовать о метастазах;
• спондилолистеза – смещение позвонка относительно соседствующих;
• остеохондроза – уменьшение щели между позвонками, появление костных разрастаний.

Подготовка и прохождение процедуры

Если вам назначили рентгенографию шейно-грудного отдела позвоночника, вам не понадобится к ней дополнительно готовиться. Все, что нужно сделать, – записаться на рентген на определенное время, после чего посетить кабинет врача.

Как проводится процедура?

Стоит узнать, как делают рентген шейного или грудного отдела позвоночника, перед тем, как пройти такое обследование. Чтобы приступить к исследованию, нужно убрать все металлические аксессуары и украшения, а также одежду, на которой есть элементы из металла. Это позволит получить четкое изображение.

То, как будет проводиться процедура, зависит от проекции, в которой выполняется снимок. Могут быть такие проекции:

• прямая – пациент лежит или стоит прямо, руки вдоль туловища, рентгеновский луч направляется под углом в 15-20 градусов на щитовидный хрящ и проходит через шею;
• боковая – пациенту нужно встать боком и слегка приподнять подбородок, также процедура может выполняться лежа;
• рентген шейного отдела позвоночника могут делать через рот – это разновидность прямой проекции, позволяющая увидеть верхние шейные позвонки;
• косая – назначается редко, предназначена для изучения межпозвоночных отверстий.

Рентген шейного отдела позвоночника в двух проекциях

Чаще всего процедура выполняется в обычной прямой и боковой проекциях. Как правило, такого исследования достаточно, чтобы оценить состояние позвонков и определить причину жалоб пациента. По получении снимков могут быть назначены дополнительные исследования, которые позволят оценить состояние мягких тканей шеи, либо же будет прописано лечение, если информации окажется достаточно.

Рентген шейного отдела позвоночника с функциональными пробами

Рентген шейного отдела позвоночника с функциональными пробами предполагает выполнение снимков, в то время как пациент занимает определенные положения. Доктор может попросить наклонить голову влево или вправо, вперед или назад. В процессе такого исследования получится определить подвижность позвонков в шейной области и оценить их состояние. Часто такую процедуру назначают при подозрениях на остеохондроз.

Расшифровка результатов

Расшифровка процедуры рентгена шейного отдела позвоночника должна выполняться рентгенологом. Как правило, после того, как процедура окончена, пациента просят подождать вне кабинета, а врач занимается составлением заключения. С заключением, которое вы получите, можно идти к своему врачу.

Противопоказания для проведения

Проведение рентгена шейного отдела позвоночника с функциональными пробами или без них невозможно, если речь о беременной женщине. Излучение негативно влияет на плод, даже небольшая его доза может привести к пагубным последствиям. Также процедуру не проводят детям до 15 лет.

Источник

236 УКЛАДКИ

• Укладка больного для выполнения снимка. Укладка больного и направление центрального пучка рентгеновского излучения те же, что и при выполнении снимка шейных позвонков в прямой задней проекции с не-

Ему следует сообщить, что по команде он начинает медленно открывать и закрывать рот, не задерживаясь в крайних положениях и не смещая головы. Целесообразно до окончательной укладки больного провести 1-2 тренировки с тем, чтобы научить больного не двигать головой при движениях нижней челюсти.

•Информативность снимка. Снимок дает достаточно полное представление о состоянии всех шейных и нескольких (до 4-5) верхних грудных позвонков. Размазанное нечеткое изображение нижней челюсти наслаивается на изображение трех или четырех верхних шейных позвонков, но не мешает их детальному анализу (рис. 211). Таким образом, снимок в данной укладке может заменить два снимка: снимок шейных позвонков в прямой задней проекции (с неподвижной челюстью) и снимок верхних шейных позвонков в прямой проекции через открытый рот.

•Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка. С целью более равномерного размазывания изображения нижней челюсти при выполнении снимка целесообразно увеличить время экспозиции до нескольких секунд при соответствующем снижении силы анодного тока. Однако и при коротких выдержках (менее 1 с) после небольшой тренировки можно

При правильно выбранном угле скашивания пучка рентгеновского излучения в краниальном направлении, соответствующем выраженности шейного лордоза, тела всех шейных позвонков и межпозвоночные диски изображаются раздельно друг от друга. Иногда возникает лишь небольшое проекционное искажение изображения верхних шейных позвонков, не мешающее, однако, их рентгеноанатомическому анализу.

Менее информативными являются снимки, выполненные при вертикальном направлении пучка рентгеновского излучения. При этом происходит проекционное наложение изображений тел и межпозвоночных дисков в нижнем шейном и верхнем грудном отделах.

СНИМОК

ВЕРХНИХ ШЕЙНЫХ ПОЗВОНКОВ В ПРЯМОЙ ПРОЕКЦИИ ЧЕРВЗОТКРЫТЫЙРОТ

•Назначение снимка. Снимок предназначен для изучения I и II шейных позвонков, «верхнего» и «нижнего» суставов головы.

•Укладка больного для выполнения снимка. Больной лежит на спине. Руки вытянуты вдоль туловища. Срединная сагиттальная плоскость головы перпендикулярна плоскости стола. Голова несколько запрокинута назад таким образом, чтобы плоскость, соединяющая нижний край резцов верхней челюсти и нижний край затылочной кости, располагалась перпендикулярно плоскости стола. Кассета размером 13X18 см находится под затылком больного. Рот больного максимально открыт и соответствует центру

Рис. 212. Укладка для рентгенографии верхних шейных позвонков в прямой проекции через открытый рот.

Рис. 213. Схема с рентгенограммы верхних шейных позвонков в прямой проекции, выполненной через открытый рот.

1– боковые массы I шейного позвонка; 2- поперечный отросток I шейного позвонка; 3- зуб 11 шейного позвонка, 4- тело 11 шейного позвонка; 5- рентгеновская суставная щель «верхнего сустава головы»; 6- рентгеновская суставная щель «нижнего сустава головы».

Рис. 214. Снимок верхних шейных позвонков, выполненных через открытый рот:

Невринома корешка спинномозгового нерва типа песочных часов. Разрушены ножка дуги II шейного позвонка и полулунный отросток (крючок тела) 111 шейного позвонка справа

(стрелка).

кассеты. Центральный пучок рентгеновского излучения направляют вертикально в центр кассеты на нижний край верхних резцов (рис. 212).

О Информативность снимка. На снимке хорошо видны два верхних шейных позвонка: боковые массы I шейного позвонка и его поперечные отростки, тело и зуб 11 шейного позвонка, частично тело ! 11 шейного позвонка. Хорошо видна рентгеновская суставная щель так называемого «нижнего сустава головы» – между боковыми массами I и суставными отростками II шейного позвонка. При оптимальном положении головы видна и щель «верхнего сустава головы», расположенная между затылочными мыщелками и боковыми массами I шейного позвонка. Однако часто на нее накладывается изображение затылочной чешуи (рис.213).

На снимке могут быть выявлены дегенеративно-дистрофические изменения в «верхнем» и «нижнем» суставах головы, переломы, в частности зуба 11 шейного позвонка, деструктивные изменения в верхних шейных позвонках при опухолях (рис. 214).

• Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при съемке. На снимке должна быть хорошо видна структура позвонков, четко отображаться контуры костных замыкающих пластинок в области суставов головы. При неправильном положении головы (слишком сильном отгибании кзади) и недостаточно широком раскрытии рта изображения позвонков перекрываются наложением затылочной чешуи и зубов нижней челюсти.

С целью более детального изучения верхних шейных позвонков в прямой проекции, а также в тех случаях, когда больной не может достаточно широко раскрыть рот, выполняют томографию в прямой задней проекции. Глубина томографического среза проходит на уровне наружных слуховых отверстий обычно на глубине 7,5-8 см от поверхности стола томографа {см. рис. 144).

СНИМОК ШЕЙНОГО ОТДЕЛА ПОЗВОНОЧНИКА

ВБОКОВОЙ ПРОЕКЦИИ

•Назначение снимка. Снимок предназначен для изучения шейного отдела позвоночника на всем протяжении. Однако у больных с короткой шеей один или два нижних шейных позвонка обычно не выявляются, так как перекрываются изображением скелета плечевого пояса.

•Укладка больного для выполнения снимка. I вариант . С целью максимально возможного смещения плечевого пояса книзу оптимальным

положением больного при съемке является вертикальное – стоя или сидя у стойки с отсеивающей решеткой (рис. 215). В положении стоя для большего оттягивания плеч книзу целесообразно дать в каждую руку больного небольшой груз, например мешочки с песком. В положении сидя больной захватывает кистями сиденье стула и активно оттягивает плечи вниз. Срединную сагиттальную плоскость головы и тела устанавливают параллельно плоскости стойки. Кассету размером 18X24 см помещают в кассетодержателе в вертикальном положении, верхний край ее соответствует верхней части ушной раковины. Вертикальная линия, проведенная от сосцевидного отростка вниз, соответствует средней линии стойки и кассеты. Центральный пучок рентгеновского излучения направляют в горизонтальной плоскости на середину вертикальной линии между верхушкой сосцевидного отростка и надключичной ямкой.

позвоночника в боковой проекции в положении больной стоя.

Рис. 216. Укладка для рентгенографии шейного отдела позвоночника в боковой проекции в положении больной лежа.

Рис. 217. Укладка для рентгенографии шейного отдела позвоночника в боковой проекции в щадящем режиме.

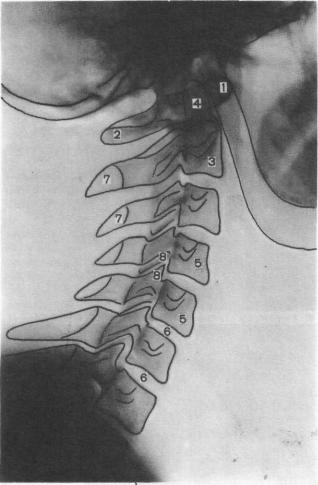

Рис. 218. Схема с рентгенограммы шейного отдела позвоночника в боковой проекции.

1-передняя дуга атланта; 2- задняя дуга атланта; 3-тело II шейного позвонка; 4-зуб II шейного позвонка; 5- тела IV и V шейных позвонков; 6- межпозвоночные диски; 7- остистые отростки; 8- суставные отростки.

При необходимости выполнить прицельную рентгенограмму двух или трех верхних шейных позвонков в боковой проекции пучок рентгеновского излучения центрируют на верхушку сосцевидного отростка.

II в а р и а н т. Боковой снимок шейных позвонков может быть выполнен и в горизонтальном положении больного на боку (рис.216). Под голову подкладывают подушечки с песком с тем, чтобы установить срединную сагиттальную плоскость головы параллельно плоскости стола. Фронтальная плоскость, проходящая через верхушки сосцевидных отростков, соответствует срединной линии деки. Кассету размером 18X24 см располагают в кассетодержателе в продольном положении, верхний край ее соответствует верхней части ушной раковины. Пучок рентгеновского излучения направляют отвесно на середину расстояния между верхушкой сосцевидного отростка и надключичной ямкой.

В этом же положении можно выполнить и прицельный снимок верхних шейных позвонков в боковой проекции, центрируя пучок рентгеновского излучения на верхушку сосцевидного отростка и соответственно диафрагмируя поле снимка.

Рис. 219, Снимок шейного отдела позвоночника в боковой проекции.

Переломовывих VI шейного позвонка. Нижележащий диск разрушен. Ступенеобразная деформация передней стенки позвоночного канала.

Ill в а р и а н т . В случае необходимости выполнить снимок шейных позвонков в «щадящем» режиме в положении больного на спине кассету с рентгенографической пленкой устанавливают вертикально, параллельно срединной сагиттальной плоскости головы и шеи в специальном нестандартном кассетодержателе. Под затылок больного подкладывают небольшую подушечку с песком с тем, чтобы сместить изображение позвоночника от края пленки (рис. 217). Снимок выполняют без отсеивающей решетки либо с неподвижной решеткой. Пучок рентгеновского излучения направляют в горизонтальной плоскости на середину расстояния между верхушкой сосцевидного отростка и надключичной ямкой.

• Информативность снимка. На снимке шейных позвонков в боковой проекции хорошо видны тела шейных позвонков, межпозвоночные диски, межпозвоночные суставы, остистые отростки. Четко определяются соотношения зуба 11 шейного позвонка и передней дуги атланта {рис. 218). По снимку могут быть реконструированы передняя и задняя стенки позвоночного канала. Снимок дает возможность оценить форму и структуру тел шейных позвонков, состояние межпозвоночных дисков, выявить дегенеративнодистрофические их поражения. Снимок информативен при переломах и переломовывихах шейного отдела позвоночника (рис. 219), воспалительных изменениях и аномалиях развития.

« Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка. Показателем правильности укладки при выполнении снимка шейных позвонков в боковой проекции является одноконтурность задних поверхностей тел позвонков.

Это достигается соблюдением строгой параллельности срединной сагиттальной плоскости шеи по отношению к плоскости кассеты. На снимке видны все 7 шейных позвонков. При длинной шее часто бывает виден и 1 грудной позвонок. У лиц с короткой шеей, несмотря на оттягивание плечевого пояса книзу, VII, а иногда и VI, шейный позвонок на снимке не определяется. На технически правильно выполненных снимках хорошо видна структура тел позвонков и отростков.

СНИМКИ ШЕЙНОГО ОТДЕЛА ПОЗВОНОЧНИКА

ВКОСОЙ ПРОЕКЦИИ

•Назначение снимков. Снимки предназначены главным образом для выявления межпозвоночных отверстий и заднебоковых отделов тел позвонков.

•Укладка для выполнения снимков. Существуют два варианта укладки для выполнения снимков шейных позвонков в косой проекции: снимки в косой передней и снимки в косой задней проекции.

При выполнении снимков в косой передней проекции больной стоит под углом 30-45° лицом к стойке. При выполнении снимков в косой задней проекции больной стоит под углом 30-45° спиной к стойке. Снимки шейных

Рис. 220. Укладки для рентгенографии шейного отдела позвоночника в левой передней косой (а) и правой передней косой (б) проекциях.

позвонков в косой проекции выполняют в вертикальном положении больного – стоя или сидя у стойки. Фронтальную плоскость головы, шеи и туловища ориентируют под углом 30-45° к плоскости стойки. При этом средней линии стойки соответствует вертикальная линия, отстоящая на 2 см кзади от вертикали, делящей шею в продольном направлении на две равные по объему части. Кассету размером 18X24 см помещают в кассетодержателе в вертикальном положении. Верхний край ее соответствует верхней части ушной раковины. К кассете прикрепляют лейкопластырем одну вырезанную из свинца букву, обозначающую ту сторону, которой больной повернут

Рис. 223, Снимки шейного отдела позвоночнике в прямой (а), боковой (6), правой передней косой (в) и левой передней косой (г) проекциях.

Выраженные явления унко-вер- тебрального артроза (стрелки). Краевые костные разрастания по заднебоковым поверхностям тел V и VI шейных позвонков, внедряющиеся в просвет межпозвоночного отверстия, выявляются только на снимке а косой проекции (двойная стрелка).

к кассете. Пучок рентгеновского излучения направляют в горизонтальной плоскости соответственно центру кассеты (рис. 220, а, б). Кожно-фокусное расстояние-100 см. В связи с вариабельностью строения позвоночника, величины и формы межпозвоночных отверстий снимки в косой проекции выполняют симметрично с обеих сторон для сравнения.

Ввиду различной ориентации межпозвоночных отверстий по отношению

кфронтальной плоскости шеи предложено выполнять снимки шейного отдела позвоночника в косой проекции под контролем просвечивания, во время которого можно легко подобрать нужный угол поворота больного

кэкрану и сделать в этом положении снимки.

При необходимости снимки шейных позвонков в косых задних проекциях могут быть выполнены и в горизонтальном положении больного. В таких случаях больного вначале укладывают на спину, а затем поворачивают в сторону так, чтобы срединная сагиттальная плоскость головы, шеи и туловища находилась под углом 30-45° к плоскости стола. Для стабильности положения больного под спину и таз подкладывают мешочки с песком. Рукой, обращенной к трубке, больной удерживается за край стола. Средней линии деки соответствует линия, находящаяся на 2 см кзади от вертикали, делящей шею вдоль на две равные по объему части. Кассету размером 18X24 см располагают в кассетодержателе в продольном положении, верхний край ее находится на уровне верхней половины ушной раковины. Маркировка снимаемой стороны осуществляется одной буквой соответственно стороне, прилежащей к кассете. Пучок излучения направляют отвесно.

Межпозвоночные отверстия в верхнем шейном отделе до уровня Civ хорошо видны на снимках черепа в боковой проекции, произведенных в тех вариантах укладки, когда больной лежит на животе, голову поворачивает в сторону, и срединная сагиттальная плоскость головы устанавливается параллельно кассете. В этом положении больного кассету размером 13X18 см располагают продольно под шеей, нижним отделом затылочной чешуи и углом нижней челюсти так, чтобы верхний ее край соответствовал верхнему отделу ушной раковины. Пучок рентгеновского излучения направляют отвесно, центрируя на верхушку сосцевидного отростка.

• Информативность снимка. Снимки шейных позвонков, выполненные в передней косой и задней косой проекциях, почти неотличимы друг от друга. Поэтому на снимке обязательно должно быть отмечено, в какой именно косой проекции он выполнен, и должна быть буква, обозначающая сторону съемки. Все это необходимо потому, что на переднем косом снимке подлежат анализу те межпозвоночные отверстия, которые находятся на стороне съемки. Так, на правом переднем косом снимке – правые межпозвоночные отверстия, а на левом переднем косом снимке – левые. На заднем же косом снимке выявляются межпозвоночные отверстия противоположной стороны, а именно: на правом заднем косом снимке – левые межпозвоночные отверстия, а на левом заднем косом снимке – правые. Таким образом, если снимок не будет правильно маркирован, при чтении его может легко быть допущена ошибка.
