Переломы позвоночника у детей презентация
1.
2.
рентген
?
МСКТ
?
МРТ
Ценность МРТ заключается в подробном
одномоментном исследовании
мягкотканых и костно-суставных структур
в 3-х плоскостях при отсутствии
рентгеновского облучения.
3. МРТ в диагностике травматических переломов позвоночника у детей
Докладчик: врач-рентгенолог Гаус Е.Б.
г.Пермь, ул.Подлесная д. 6,
Краевой госпиталь ветеранов войн
тел. 8(342) 259-48-92
4.
В течение последнего десятилетия
статистический показатель повреждений
позвоночника у детей возрос с 2,5 до
8,0%. Это объясняется значительно
возросшей активностью детей, и,
главным образом, совершенствованием
методов рентгенологической
диагностики.
Уменьшенная вследствие травмы высота
тел позвонков и межпозвонковых дисков
с явлениями остеохондроза
обусловливают избыточные
кифотические деформации и боковые
искривления позвоночника.
5.
Наблюдаемые изменения замыкающих
пластинок (разрыхление,
фестончатость, неравномерность
контуров и т. д.) у 8-10-летних детей
после компрессионных переломов тел
позвонков многими авторами
расцениваются не как особенности
роста, а как проявление
дистрофического процесса в телах
позвонков и межпозвонковых дисках
травматического происхождения.
6. Рентгенологический метод
Th9
Компрессионный перелом
Th9 позвонка 2 ст.
Компрессионный перелом
L3 позвонка 1 ст.
7. МСКТ
Th4
Повреждения средних
грудных позвонков
наиболее часто
встречаются в
возрасте от 6 до 10
лет, нижнегрудных и
верхних поясничных
– в 10-12-летнем
возрасте.
Компрессионный перелом Th4,
Th5, Th6 позвонков 1-2 ст.
8. МРТ
Th2
Компрессионный перелом Th5 позвонка 2 ст.; ушиб
(отек трабекулярной костной ткани) Th2, Th3, Th4
позвонков; острая/подострая стадия
9. Критерии оценки МР-томограмм при переломах
1. Деформация тел позвонков с учетом
их характера и распространенности
2. Оценка структуры тел позвонков
(интенсивности МР-сигнала от
трабекулярной костной ткани) – вопрос
объективизации течения заболевания
3. Количественная оценка грудного
кифоза и структурных изменений
межпозвонковых дисков
10. Оценка 1 критерия Деформация тел позвонков с учетом их характера и распространенности
11. норма
L3
1. Форма позвонка
приближается к
прямоугольной
2. Каждый нижележащий
позвонок должен быть выше
хотя бы на 1 мм
3. Четкая визуализация
кортикальных
замыкательных пластин
4. Одинаковый МР-сигнала от
тел позвонков
А/Р =1;
М/Р =1 ;
Р/Рn=1
12. Типы деформаций позвонков
1.
2.
передняя
клиновидная деформация
М/Р<1;
А/Р;
задняя клиновидная
деформация
А/Р>1;
М/Р>1;
Р/Рn<1
Р/Рn=1
3.
4.
двояковогнутая
деформация
А/Р=1;
М/Р<1;
Р/Рn=1
компрессионная
деформация
А/Р =1;
М/Р =1;
Р/Рn<1
13. Дифференциально-диагностические затруднения
при отличии компрессионного перелома тела грудного
позвонка от возрастной клиновидности.
При компрессионно-клиновидной
деформации уменьшается высота как
средней, так и вентральной части тела
позвонка.
При возрастной клиновидности
высота средней части тела позвонка
бывает равна дорзальной или больше
ее.
14. Постоянными типичными признаками компрессионного перелома во всех группах детей являются изменения формы верхней площадки тела
позвонка, более
выраженные при компрессии грудных
позвонков.
Вогнутость верхней площадки обнаруживается более
чем в 73,0 % случаев; выпрямление, уплощение и
скошенность – менее чем в 27,0 %. Следует иметь в
виду, что выравнивание тени верхней площадки тела
позвонка у детей в возрасте от 13 до 16 лет является
возрастной нормой
15. Количественная оценка степени перелома позвонка (4 разных варианта)
16. 1. Критерии деформационных изменений по Filsinberg
0 – деформация отсутствует, М/Р больше или = 85%;
1
степень – М/Р меньше 85%, но больше 80%;
2 степень – М/Р меньше 80%, но больше 75%;
3.1 степень – компрессионный перелом М/Р менее
75%;
3.2 степень – А/Р менее 75%;
4 степень – «краш»-перелом
17. 2. Методика определения величины компрессии тел позвонков у детей (H.Vinz)
К = Н/(Н1-Н2) х 100%
К – индекс компрессии
Н – вентральная высота тела поврежденного позвонка
Н1 и Н2 – вентральные высоты тел выше и ниже
расположенных неповрежденных позвонков.
Незначительная – до 90%;
отчетливая – до 80%;
значительная – до 70%;
тяжелая – менее 70%
18. 3.
1 – /большинство/
компрессия
–
незначительная
до 1/4 высоты тела позвонка;
2 – умеренная компрессия – эта
величина снижается от 1/4 до 1/3 высоты
3-
выраженная компрессия – до половины
высоты тела позвонка.
19. 4.
1 степень компрессионного перелома высота тела позвонка снижается на
30%;
2 степень – до 60%;
3 степень компрессионного перелома
устанавливают при снижении высоты
позвонка более 60%.
20. Оценка 2 критерия Оценка структуры тел позвонков (интенсивности МР-сигнала от трабекулярной костной ткани) – вопрос
объективизации течения заболевания
возможен ТОЛЬКО на МРТ
21. Отек трабекулярной костной ткани
ранний неспецифический
симптом большого количества заболеваний костноНаиболее
суставной системы (высокая чувствительность, низкая
специфичность)
Патоморфологическую основу отека составляют:
повышение содержания внеклеточной жидкости
(интерстициальной), а так же локальное увеличение
кровотока и перфузии в нем
Характеристики МРС:
Т2-ВИ (+ + )
Т2+FS (+ + +)
Т1-ВИ (-)
наиболее чувствительная программа
22. Травматический компрессионный перелом Th11,Th12 позвонков
Острый /подострый период
23. Травматический компрессионный перелом Th12 позвонка
Хронический период
Жировая дистрофия трабекулярной костной ткани
24.
Т1-ВИ
Хронический период
Жировая дистрофия трабекулярной костной ткани
Острый (подострый период)
отек трабекулярной костной ткани)
25. Ребенок, 12 лет; посттравматический перелом Th1, Th4 позвонков 2 ст. по Filsinberg, острый/подострый период; отек трабекулярной
костной ткани тела Th3 позвонка
Th1
Th4
Th1
Th4
26. Ребенок, 7 лет; посттравматическая деформация Th7, Th8 позвонков 1 ст. по Filsinberg, острый/подострый период; отек
трабекулярной костной ткани тела Th10 позвонка
Th7
Th10
Th7
Th10
27. Оценка 3 критерия Количественная оценка грудного кифоза и структурных изменений межпозвонковых дисков
28. Индекс кифоза
Th3
1. Верхний угол Th3
позвонка
2. Нижний угол Th12
позвонка
3. В/А= индекс кифоза
В
А
Норма = 0,09-0,11
Th12
29. Дифференциальная диагностика с болезнью Шойермана-Мау
Рентгенография
схема
30.
31.
Дисплазия
Б-нь Шойермана-Мау
Посттравматический перелом
Th6, Th8 позвонков
32. Состояние спинного мозга
1. Прогрессирующая
посттравматическая
кистозная миелопатия
(кистозно-глиозная
трансформация)
2. Прогрессирующая
посттравматическая
кистозная миелопатия
(формирование
сирингомиелической полости )
33. ИТОГИ
Безопасно,
МРТ
Метод «максимальной информативности»;
Возможности динамического наблюдения
метод
выбора
Объективизация типа и степени
деформации – Проведение МР – морфометрии
Разграничение острой/подострой и
хронической стадии течения заболевания
Одновременной диагностики заболеваний
позвоночника (и спинного мозга)
другого генеза
без лучевой нагрузки на пациента
34. СПАСИБО ЗА ВНИМАНИЕ!
35.
«МРТ – ЭКСПЕРТ»
Воронеж – Тула – Орел – Курск – Сочи – Тверь – Владивосток – Пермь
– Москва – Томск – Уфа – Владимир – Липецк – Ростов – Новосибирск
– Омск – Ю. Сахалинск
г.Пермь, ул.Подлесная д. 6,
Краевой госпиталь ветеранов войн
тел. 8(342) 259-48-92.
Источник
Слайды и текст этой презентации
Слайд 1
Описание слайда:
Компрессионные переломы позвоночника у детей. Клиника. Старыгина Л.В. ОП-505
Слайд 2
Описание слайда:
Компрессионный перелом позвоночника возникает при одновременном сгибании и сжатии позвоночного столба, что приводит к значительному повышению давления на передние структуры позвоночника – на тела позвонков (в передней части сплющиваются, приобретая форму клина) и диски.
Слайд 3
Описание слайда:
Этиология и патогенез. участвуют четыре вида насилия: сгибание, разгибание, компрессия и ротация. Сгибательный, наиболее частый механизм, преобладает при падении ребенка с высоты на ноги, ягодичную область или обрушивании тяжести на голову и надплечья. Разгибательный механизм сказывается, главным образом, во время ныряния в водоем, в автодорожных происшествиях. Компрессионный механизм при падении с выпрямленным туловищем приводит к равномерному сжатию или раздавливанию тела позвонка
Слайд 4
Описание слайда:
Классификация компрессионных переломов По степени деформации позвонка: 1 степень – Характеризуется разрушением колонны позвонка не более чем на 1/3, 2 степень – Передняя колонна поврежденного позвонка уменьшается на половину по сравнению со здоровыми элементами, 3 степень – Характеризуется уменьшением высоты колонны на 60% и более. По наличию осложнений Неосложненный- отсутствует неврологическая симптоматика; Осложненный- различные нарушения системных функций спинного мозга.
Слайд 5
Описание слайда:

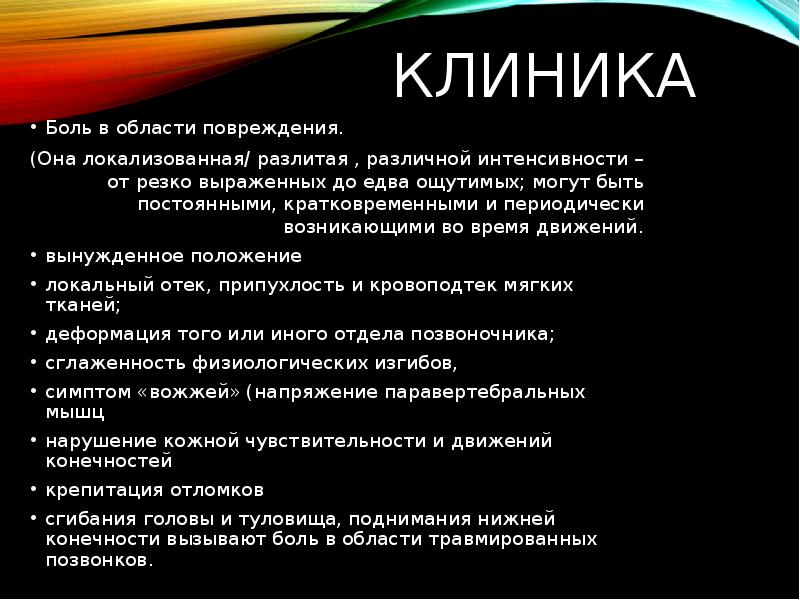

Клиника Боль в области повреждения. (Она локализованная/ разлитая , различной интенсивности – от резко выраженных до едва ощутимых; могут быть постоянными, кратковременными и периодически возникающими во время движений. вынужденное положение локальный отек, припухлость и кровоподтек мягких тканей; деформация того или иного отдела позвоночника; сглаженность физиологических изгибов, симптом «вожжей» (напряжение паравертебральных мышц нарушение кожной чувствительности и движений конечностей крепитация отломков сгибания головы и туловища, поднимания нижней конечности вызывают боль в области травмированных позвонков.
Слайд 6
Описание слайда:
При переломе шейного отдела позвоночника локальная боль в области перелома, вынужденный наклон головы, напряжение мышц шеи, ограничение и болезненность наклона и вращательных движений головы.
Слайд 7
Описание слайда:
При переломе грудного отдела позвоночника Посттравматическое апноэ – кратковременная задержка или затруднение дыхания в момент получения травмы. Местные симптомы характеризуются локальной болезненностью, усиливающейся при движениях и при пальпации позвонков, ограничением подвижности позвоночника различной степени.
Слайд 8
Описание слайда:
Для переломов в нижнегрудном и поясничном отделе у детей типично напряжение передней брюшной стенки, опоясывающие боли в животе («ложный перетонит»).
Слайд 9
Описание слайда:
При осложненных переломах позвоночника тетра-, параплегия (или парез), расстройство функции тазовых органов (дефекации и мочеиспускания). Типичны симптомы раздражения (боли в костях, парестезии, онемение, ощущение «ползания мурашек», жжения или холода) и выпадения (арефлексия, гипотония и гипотрофия мышц). Нейротрофические расстройства сопровождаются возникновением пролежней.
Слайд 10
Описание слайда:
Картина компрессионного перелома тела позвонка на спондилограмме клиновидной деформации различной степени; сползанием замыкательной пластины с образованием клиновидного вылупа; ступенчатой деформацией передней поверхности тела позвонка: нарушением топографии межсегментарной борозды: увеличением межпозвонкового пространства: образованием кифотических искривлений позвоночника вследствие смещения заднего отдела тела позвонка в позвоночный канал подвывихом в межпозвонковых суставах.
Слайд 11
Описание слайда:
Спасибо за внимание!
Презентация успешно отправлена!
Ошибка! Введите корректный !
Источник
1
Первый слайд презентации: Компрессионные переломы позвоночника у детей. Клиника
Старыгина Л.В. ОП-505
Изображение слайда
2
Слайд 2: Компрессионный перелом позвоночника
возникает при одновременном сгибании и сжатии позвоночного столба, что приводит к значительному повышению давления на передние структуры позвоночника – на тела позвонков (в передней части сплющиваются, приобретая форму клина) и диски. 1 – клиновидный перелом вследствие вертикальной компрессии; 2 – раздробленный перелом вследствие резкого углового сгибания; 3 – переломовывих вследствие сгибания при действии силы в поперечном направлении;
Изображение слайда
3
Слайд 3: Этиология и патогенез
участвуют четыре вида насилия: сгибание, разгибание, компрессия и ротация. Сгибательный, наиболее частый механизм, преобладает при падении ребенка с высоты на ноги, ягодичную область или обрушивании тяжести на голову и надплечья. Разгибательный механизм сказывается, главным образом, во время ныряния в водоем, в автодорожных происшествиях. Компрессионный механизм при падении с выпрямленным туловищем приводит к равномерному сжатию или раздавливанию тела позвонка
Изображение слайда
4
Слайд 4: Классификация компрессионных переломов
По степени деформации позвонка: 1 степень – Характеризуется разрушением колонны позвонка не более чем на 1/3, 2 степень – Передняя колонна поврежденного позвонка уменьшается на половину по сравнению со здоровыми элементами, 3 степень – Характеризуется уменьшением высоты колонны на 60% и более. По наличию осложнений Неосложненный – о тсутствует неврологическая симптоматика; Осложненный- различные нарушения системных функций спинного мозга.
Изображение слайда
Боль в области повреждения. (Она локализованная/ разлитая, различной интенсивности – от резко выраженных до едва ощутимых; могут быть постоянными, кратковременными и периодически возникающими во время движений. вынужденное положение локальный отек, припухлость и кровоподтек мягких тканей; деформация того или иного отдела позвоночника; сглаженность физиологических изгибов, симптом «вожжей» (напряжение паравертебральных мышц нарушение кожной чувствительности и движений конечностей крепитация отломков сгибания головы и туловища, поднимания нижней конечности вызывают боль в области травмированных позвонков.
Изображение слайда
6

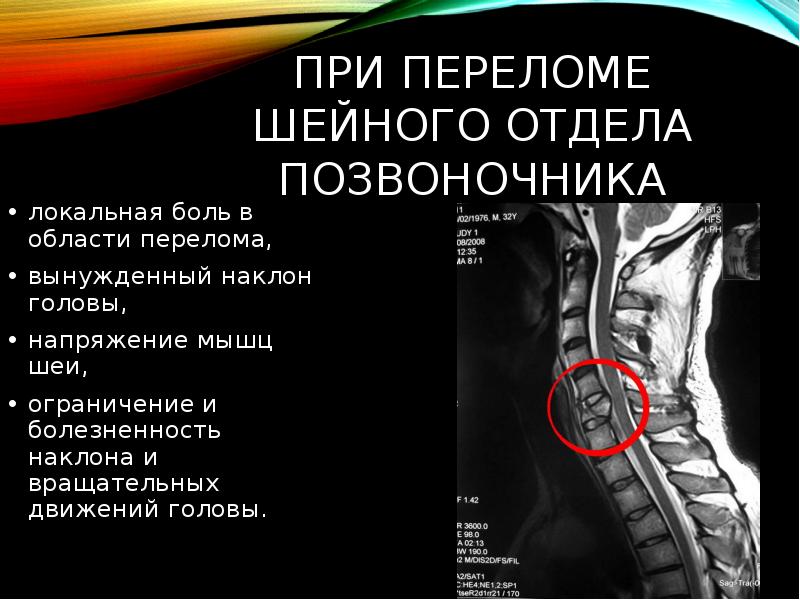

Слайд 6: При переломе шейного отдела позвоночника
локальная боль в области перелома, вынужденный наклон головы, напряжение мышц шеи, ограничение и болезненность наклона и вращательных движений головы.
Изображение слайда
7
Слайд 7: При переломе грудного отдела позвоночника
Посттравматическое апноэ – кратковременная задержка или затруднение дыхания в момент получения травмы. Местные симптомы характеризуются локальной болезненностью, усиливающейся при движениях и при пальпации позвонков, ограничением подвижности позвоночника различной степени.
Изображение слайда
8

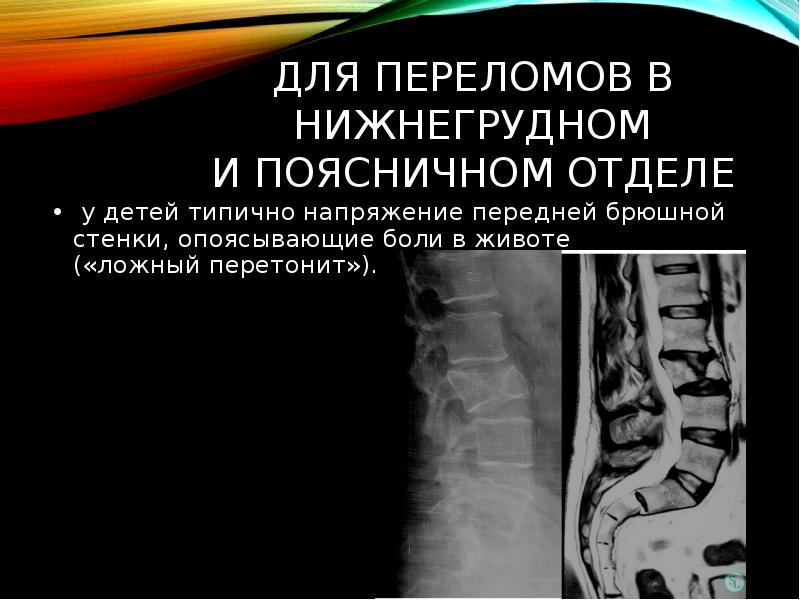

Слайд 8: Для переломов в нижнегрудном и поясничном отделе
у детей типично напряжение передней брюшной стенки, опоясывающие боли в животе («ложный перетонит »).
Изображение слайда
9
Слайд 9: При осложненных переломах позвоночника
тетра-, параплегия (или парез), расстройство функции тазовых органов (дефекации и мочеиспускания). Типичны симптомы раздражения (боли в костях, парестезии, онемение, ощущение «ползания мурашек», жжения или холода) и выпадения (арефлексия, гипотония и гипотрофия мышц). Нейротрофические расстройства сопровождаются возникновением пролежней.
Изображение слайда
10
Слайд 10: Картина компрессионного перелома тела позвонка на спондилограмме
клиновидной деформации различной степени ; сползанием замыкательной пластины с образованием клиновидного вылупа ; ступенчатой деформацией передней поверхности тела позвонка : нарушением топографии межсегментарной борозды : увеличением межпозвонкового пространства : образованием кифотических искривлений позвоночника вследствие смещения заднего отдела тела позвонка в позвоночный канал подвывихом в межпозвонковых суставах.
Изображение слайда
11
Последний слайд презентации: Компрессионные переломы позвоночника у детей. Клиника: Спасибо за внимание!
Изображение слайда
Источник
1. Компрессионные переломы позвоночника у детей. Клиника.
КОМПРЕССИОННЫЕ
ПЕРЕЛОМЫ
ПОЗВОНОЧНИКА У
ДЕТЕЙ. КЛИНИКА.
Старыгина Л.В. ОП-505
2. Компрессионный перелом позвоночника
КОМПРЕССИОННЫЙ
ПЕРЕЛОМ
ПОЗВОНОЧНИКА
• возникает при одновременном сгибании и
сжатии позвоночного столба, что приводит к
значительному повышению давления на
передние структуры позвоночника – на тела
позвонков (в передней части сплющиваются,
приобретая форму клина) и диски.
1 – клиновидный
перелом вследствие вертикально
й компрессии; 2 раздробленный перелом
вследствие резкого углового
сгибания; 3 – переломовывих
вследствие сгибания при
действии силы в поперечном
направлении;

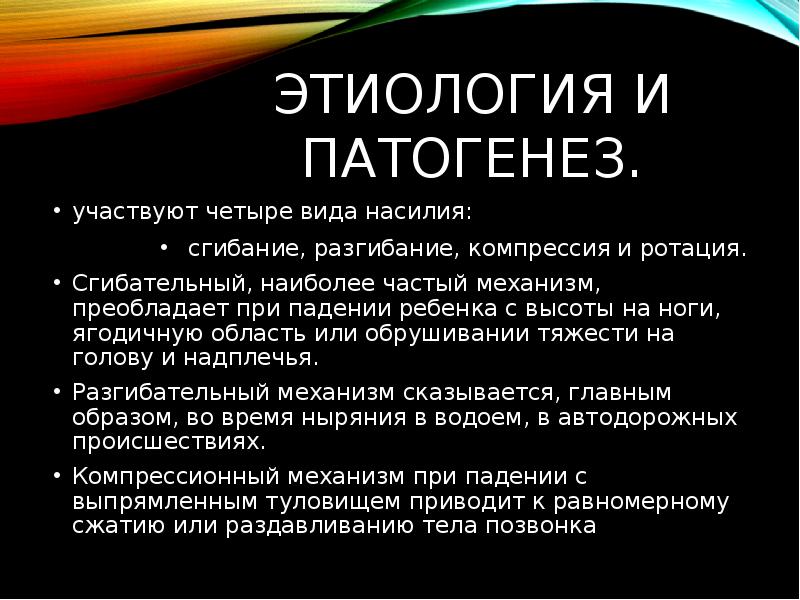

3. Этиология и патогенез.
ЭТИОЛОГИЯ И
ПАТОГЕНЕЗ.
• участвуют четыре вида насилия:
• сгибание, разгибание, компрессия и ротация.
• Сгибательный, наиболее частый механизм, преобладает
при падении ребенка с высоты на ноги, ягодичную область
или обрушивании тяжести на голову и надплечья.
• Разгибательный механизм сказывается, главным образом,
во время ныряния в водоем, в автодорожных
происшествиях.
• Компрессионный механизм при падении с
выпрямленным туловищем приводит к равномерному
сжатию или раздавливанию тела позвонка
4. Классификация компрессионных переломов
КЛАССИФИКАЦИЯ
КОМПРЕССИОННЫХ
ПЕРЕЛОМОВ
1. По степени деформации позвонка:
1 степень – Характеризуется разрушением колонны
позвонка не более чем на 1/3,
2 степень – Передняя колонна поврежденного позвонка
уменьшается на половину по сравнению со здоровыми
элементами,
3 степень – Характеризуется уменьшением высоты колонны
на 60% и более.
2. По наличию осложнений
• Неосложненный- отсутствует неврологическая
симптоматика;
• Осложненный- различные нарушения системных
функций спинного мозга.
5. Клиника
КЛИНИКА
• Боль в области повреждения.
(Она локализованная/ разлитая , различной
интенсивности – от резко выраженных до едва
ощутимых; могут быть постоянными,
кратковременными и периодически
возникающими во время движений.
• вынужденное положение
• локальный отек, припухлость и кровоподтек мягких
тканей;
• деформация того или иного отдела позвоночника;
• сглаженность физиологических изгибов,
• симптом «вожжей» (напряжение
паравертебральных мышц
• нарушение кожной чувствительности и движений
конечностей
• крепитация отломков
• сгибания головы и туловища, поднимания нижней
конечности вызывают боль в области
травмированных позвонков.
6. При переломе шейного отдела позвоночника
ПРИ ПЕРЕЛОМЕ
ШЕЙНОГО ОТДЕЛА
ПОЗВОНОЧНИКА
• локальная боль в
области перелома,
• вынужденный наклон
головы,
• напряжение мышц
шеи,
• ограничение и
болезненность
наклона и
вращательных
движений головы.
7. При переломе грудного отдела позвоночника
ПРИ ПЕРЕЛОМЕ
ГРУДНОГО ОТДЕЛА
ПОЗВОНОЧНИКА
• Посттравматическое апноэ кратковременная задержка
или затруднение дыхания в
момент получения травмы.
• Местные симптомы
характеризуются локальной
болезненностью,
усиливающейся при
движениях и при пальпации
позвонков, ограничением
подвижности позвоночника
различной степени.
8. Для переломов в нижнегрудном и поясничном отделе
ДЛЯ ПЕРЕЛОМОВ В
НИЖНЕГРУДНОМ
И ПОЯСНИЧНОМ ОТДЕЛЕ
• у детей типично напряжение передней брюшной
стенки, опоясывающие боли в животе
(«ложный перетонит»).
9. При осложненных переломах позвоночника
ПРИ ОСЛОЖНЕННЫХ
ПЕРЕЛОМАХ
ПОЗВОНОЧНИКА
• тетра-, параплегия (или парез),
• расстройство функции тазовых
органов (дефекации и
мочеиспускания).
• Типичны симптомы раздражения
(боли в костях, парестезии,
онемение, ощущение «ползания
мурашек», жжения или холода) и
выпадения (арефлексия, гипотония
и гипотрофия мышц).
• Нейротрофические расстройства
сопровождаются
возникновением пролежней.
10. Картина компрессионного перелома тела позвонка на спондилограмме
КАРТИНА КОМПРЕССИОННОГО
ПЕРЕЛОМА ТЕЛА ПОЗВОНКА НА
СПОНДИЛОГРАММЕ
клиновидной деформации различной
степени;
сползанием замыкательной пластины с
образованием клиновидного вылупа;
ступенчатой деформацией передней
поверхности тела позвонка:
нарушением топографии
межсегментарной борозды:
увеличением межпозвонкового
пространства:
образованием кифотических искривлений
позвоночника вследствие смещения
заднего отдела тела позвонка в позвоночный
канал
подвывихом в межпозвонковых суставах.
Источник
